Introducció:

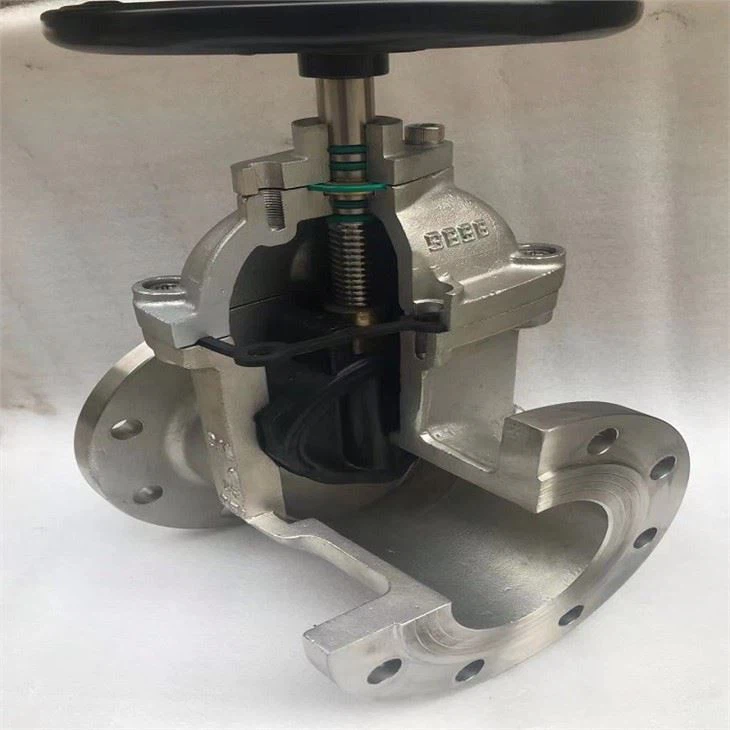

La femella de la tija de la vàlvula de la porta tija no ascendent està disposada a la porta, i la roda de mà gira la tija per girar i aixecar la porta. Normalment hi ha un fil trapezoïdal a la part inferior de la tija. A través del fil a la part inferior de la vàlvula i la ranura guia del disc de la vàlvula, el moviment giratori es transforma en un moviment de línia recta, és a dir, el parell operatiu es transforma en empenta operativa. Quan s'obre la vàlvula, el camí de flux és clar quan l'alçada de l'elevació de la porta és igual a 1: 1 de la mida de la vàlvula.
Aplicació:
La vàlvula de porta tija no ascendent es pot utilitzar àmpliament en aigua, aigües residuals, construcció, petroli, productes químics, aliments, medicaments, tèxtils, energia elèctrica, vaixell, metal·lúrgia, sistema energètic i altres canonades de fluids per tallar o ajustar el flux mitjà
Descripció:
La vàlvula de porta tija no ascendent també es coneix com a vàlvula de porta de vareta rotativa, tija i nou es troba al cos de la vàlvula a l'interior, contacte directe amb el fluid. La placa de la vàlvula és una vàlvula de porta tija fosca que obre i tanca parts, obertes i tancades, al voltant de la tija per fer rotació per aconseguir-ho. La direcció del moviment de la placa de la vàlvula és perpendicular entre si en la direcció oposada del moviment del fluid. La vàlvula de la porta de la vareta fosca no es pot utilitzar per regular el medi. Només pot estar totalment obert o totalment tancat.
Especificació:
Mida de la vàlvula: | 1.5"-64" |
Classe de pressió: | 150LB-2500LB(10bar-250bar) |
Matierials: | Ferro dúctil ASTM A536, acer al carboni A216 WCB, acer inoxidable A351 CF8 / CF8M, aliatge de coure B148-95400 / 95800 |
Normes de disseny i fabricació: | API600, ANSI B16.34.E101, BS1873, GB /T 12234-2007 |
Normes cara a cara: | ANSI B16.10 E101, GB /T 12221-2005 |
Estàndards de dimensió de brida: | ANSI B16.50, ANSI B16.25, JB/T79 |
Normes de prova de pressió: | API 598, JB / T9092, GB / T13927 |
Certificacions de qualitat/producte: | CE, ACS, WRAS, TS... |
Opcions de l'operador de vàlvules | Tracció manual, accionament de bisell, elèctric, pneumàtic, hidràulic |
Tipus de connexió de processos | Brida, soldadura, tipus de ranura |
Mitjà aplicable | Aigua, vapor, gas natural, oxigen, oli, petroli, àcid nítric, àcid acètic, urea, etc. |
