Introducció:
L'aspecte i la forma de la junta d'expansió de doble esfera és realment diferent de la de la junta de goma d'una sola bola. La seva longitud d'instal·lació és més llarga que la de les juntes de goma d'una sola bola, la qual cosa resol el problema de les juntes de cautxú curtes i només necessita instal·lar juntes de cautxú més llargues. Les juntes de goma dobles esfèriques tenen límits de desplaçament per evitar el sobreescalfament durant la instal·lació. Quan l'articulació de goma de doble bola s'instal·la a terra, a l'aire i verticalment, la pressió de desplaçament axial de treball real de l'articulació de cautxú hauria de ser inferior a la força de suport de la canonada, en cas contrari s'hauria d'instal·lar un dispositiu a prova de tracció per evitar que es comprimeixi i es trenqui durant el funcionament.
Aplicació:
La junta d'expansió de doble esfera és adequada per a l'aixecament i transport d'aigua bruta i aigües residuals, aigua d'alimentació i refrigeració de l'aigua de circulació de les centrals tèrmiques, transport de substàncies químiques a la indústria metal·lúrgica, aigua condensada, indústria química i sistema de refrigeració a la indústria petroquímica.
Descripció:

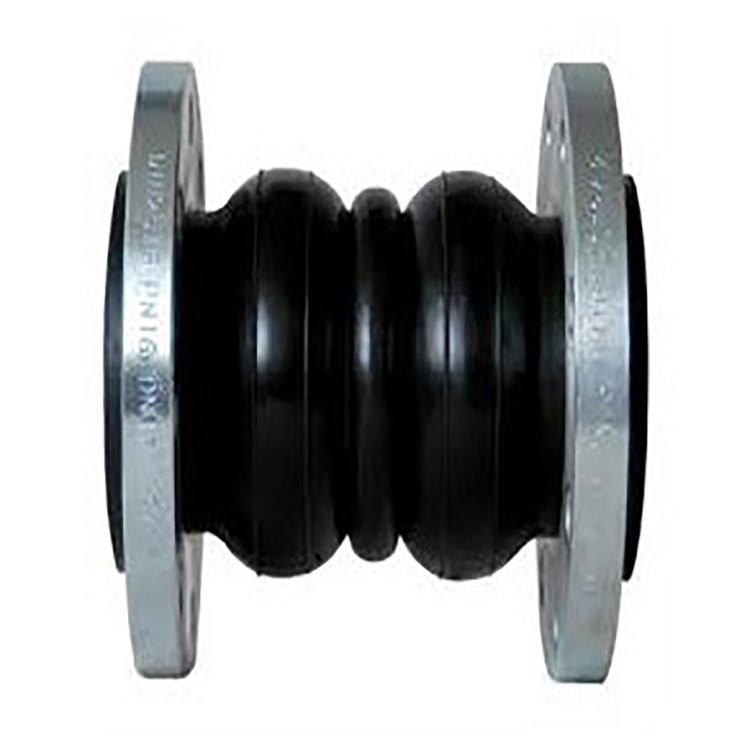

La junta d'expansió de doble esfera es compon principalment de bola de goma i brida de treball en ambdós extrems. El cautxú és suau, pot reduir la vibració i el soroll i pot compensar l'expansió i la contracció tèrmicas causades pels canvis de temperatura, de manera que està condemnat a la posició important del sistema de canonades. Com que la longitud de l'articulació de goma de doble bola és llarga i la part de resistència a la pressió es troba principalment al centre de la part convexa, de manera que l'articulació no pot suportar la pressió de l'articulació de goma de bola única. El petit diàmetre de la junta de goma de doble bola és generalment molt alt per arribar a 1,6 mpa, i el gran diàmetre de la junta de goma de doble bola és molt alt per arribar a 1.0mpa.
Especificació:
Mida de la vàlvula: | 1.5"-24" |
Classe de pressió: | 125 LB-150LB (PN6-PN16) |
Materials: | Ferro dúctil ASTM A536, acer al carboni A216 WCB, acer inoxidable A351 CF8/CF8M |
Estàndards de disseny i fabricació: | HG/T 2289-2001 |
Estàndards cara a cara: | CJT208-2005, CJT 3013.1-1993 |
Normes de dimensions de brida: | EN1092-1, ASME B16.5, ASME B16.47, GOST12815 |
Normes de prova de pressió: | ISO 5208 |
Tipus de connexió de processos | Tipus de brida / rosca |
Mitjà aplicable | Aire, aire comprimit, aigua, aigua de mar, aigua calenta, oli, àcid, àlcali i altres substàncies químiques. |
