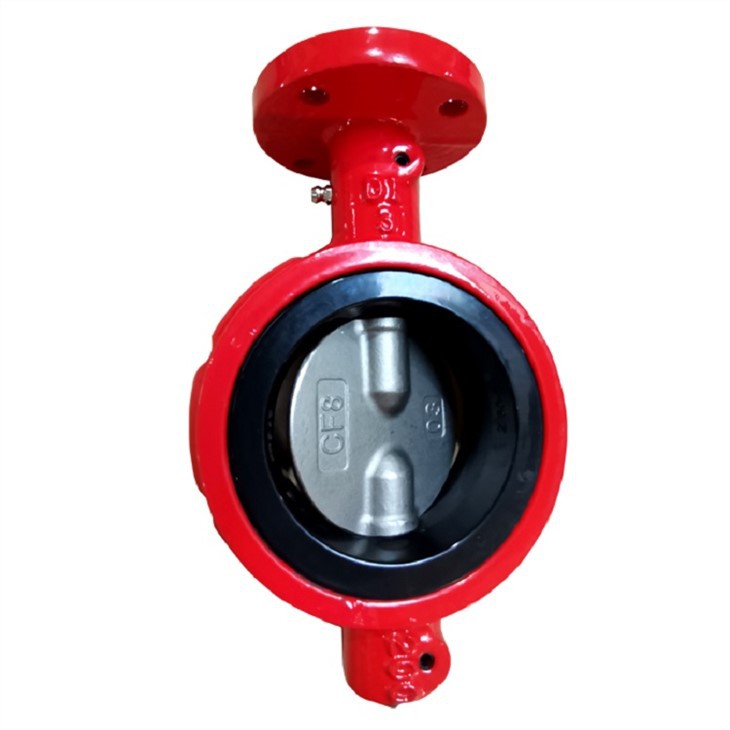

Introducció:
La vàlvula de papallona d'eix nu es divideix en segell suau i segellat dur dues formes de segellat; La vàlvula de papallona de vareta llisa de segellat suau s'utilitza comunament en el tipus d'oblia, tipus lug, tipus brida, tipus ranura, vàlvula de papallona de vareta llisa de segellat dur s'utilitza comunament en el tipus d'oblia, tipus lug, tipus de brida, tipus de soldadura.
Aplicació:
La vàlvula de papallona d'eix nu s'utilitza àmpliament en metal·lúrgia, petroquímica, refinació química, enginyeria de subministrament i drenatge d'aigua i altres indústries.
Descripció:
Característiques del producte:
1. La brida de la vàlvula de papallona és placa autocoordinada, la brida superior és ISO 5211, estàndard nord-americà, estàndard NACIONAL 90 °. La brida superior també es pot personalitzar segons les necessitats del client.
2. El diàmetre de l'eix de la vàlvula de papallona de l'eix nu sol ser d'eix quadrat, capçal d'eix el·líptic i connexió de clau d'eix circular.
3. La vàlvula de papallona d'eix nu es pot connectar amb dispositiu manual, dispositiu elèctric, dispositiu pneumàtic i mode de transmissió de dispositius hidràulics.
Especificació:
Mida de la vàlvula: | 1.2"-144" |
Classe de pressió: | 125LB 150LB PN10 |
Matierials: | Ferro dúctil ASTM A536, acer al carboni A216 WCB, acer inoxidable A351 CF8 / CF8M, aliatge de coure B148-95400 / 95800 |
Normes de disseny i fabricació: | API609, BS5155, EN593 |
Normes cara a cara: | API609, EN558-1, DIN3202K1, ISO5752 |
Estàndards de dimensió de brida: | ASME B16.1 125LB/ 150LB, BS4504 PN10/ PN16, DIN2501 PN10/ PN16, JSIB2220 10K |
Normes de prova de pressió: | API598, WN12266-1, DIN3230 Part3 |
Certificacions de qualitat/producte: | CE, ACS, WRAS, TS... |
Opcions de l'operador de vàlvules | Elèctric, pneumàtic, hidràulic, etc. |
Tipus de connexió de processos | Tipus d'oblea/ brida |
Mitjà aplicable | Aigua dolça, aigües residuals, aigua de mar, aire, vapor, aliments, medicaments, tot tipus d'oli, àcid, àlcali, etc. |
