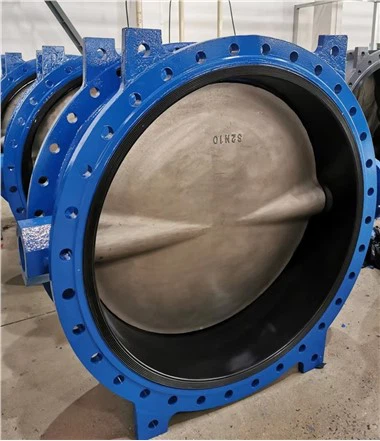

Vàlvules de papallona
Una vàlvula de papallona és una vàlvula de moviment rotatiu de quart de volta, que s'utilitza per aturar, regular i iniciar el flux.
Les vàlvules de papallona són fàcils i ràpides d'obrir. Una rotació de 90 graus del mànec proporciona un tancament o obertura total de la vàlvula. Les grans vàlvules de papallona solen estar equipades amb l'anomenada caixa de canvis, on el volant per engranatges està connectat a la tija. Això simplifica el funcionament de la vàlvula, però a costa de la velocitat.
Tipus de vàlvules de papallona
Les vàlvules de papallona tenen un cos circular curt, un disc rodó, seients de metall a metall o suaus, coixinets de l'eix superior i inferior i una caixa d'embotida. La construcció d'un cos de vàlvula de papallona varia. Un disseny d'ús habitual és el tipus d'hòstia que s'adapta entre dues brides. Un altre tipus, el disseny de l'hòstia, es manté al seu lloc entre dues brides mitjançant cargols que uneixen les dues brides i passen per forats a la carcassa exterior de la vàlvula. Les vàlvules de papallona fins i tot estan disponibles amb extrems de soldadura a tope, roscada i brida, però no s'apliquen sovint.
Les vàlvules de papallona tenen molts avantatges sobre les vàlvules de compuerta, globus, taps i vàlvules de bola, especialment per a aplicacions de vàlvules grans. L'estalvi de pes, espai i cost són els avantatges més evidents. Els costos de manteniment solen ser baixos perquè hi ha un nombre mínim de peces mòbils i no hi ha butxaques per atrapar fluids.
Les vàlvules de papallona són especialment adequades per a la manipulació de grans cabals de líquids o gasos a pressions relativament baixes i per a la manipulació de purins o líquids amb grans quantitats de sòlids en suspensió.
Construcció del seient de la vàlvula de papallona
L'aturada del flux s'aconsegueix mitjançant el segellat del disc de la vàlvula contra un seient que es troba a la perifèria del diàmetre interior del cos de la vàlvula. Moltes vàlvules de papallona tenen un seient elastomèric contra el qual segella el disc. Altres vàlvules de papallona tenen una disposició d'anell de segellat que utilitza un anell de pinça i un anell de suport en un anell de goma dentada. Aquest disseny evita l'extrusió de les juntes tòriques.
En els primers dissenys, s'utilitzava un disc de metall per segellar contra un seient metàl·lic. Aquesta disposició no proporcionava un tancament hermètic, però sí un tancament suficient en algunes aplicacions (és a dir, línies de distribució d'aigua).

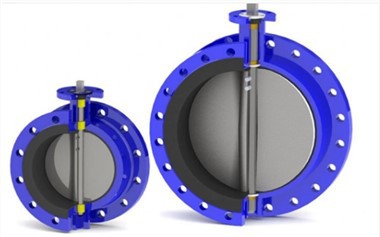

Construcció del cos de la vàlvula de papallona
La construcció del cos de la vàlvula de papallona varia. El més econòmic és el tipus hòstia que s'adapta entre dues brides de canonada. Un altre tipus, el disseny de l'hòstia, es manté al seu lloc entre dues brides de canonada mitjançant cargols que uneixen les dues brides i passen per forats a la carcassa exterior de la vàlvula. Les vàlvules de papallona estan disponibles amb extrems de brida convencionals per cargolar a brides de canonada i en una construcció d'extrem roscat.
