La vàlvula de papallona amb seient resistent és un disseny de doble brida que es pot utilitzar per a un servei sense sortida. Aquesta sèrie de vàlvules de papallona té moltes de les característiques i avantatges del disseny, com ara altes classificacions de CV, peces mínimes exposades als mitjans de línia, una major fiabilitat i un registre provat de llarga vida útil. Un dels principals avantatges de disseny d'aquestes línies de productes de vàlvules és la compatibilitat internacional.

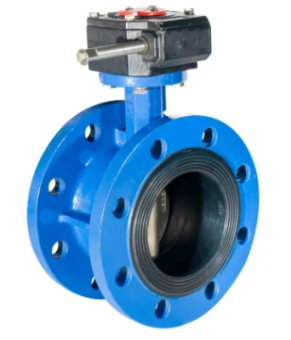

Una vàlvula de doble brida de construcció curta dissenyada per a serveis pesats.
Ressaltar:
·Menor deformació del revestiment a partir del revestiment vulcanitzat
·No hi ha deformació del revestiment entre les brides durant el muntatge
·Totes les vàlvules AVANNTO es posen a prova de pressió al 110 per cent de la pressió nominal per assegurar un tancament hermètic de les bombolles.
·Totes les vàlvules de papallona AVANNTO tenen un disseny sense pins
·Connexió de disc a tija interna
·Compatibilitat internacional ISO 5211
· Muntatge directe de tots els actuadors AVANNTO incloses nanses, operadors d'engranatges, actuadors pneumàtics i elèctrics
Especificacions:
Materials del cos: ferro colat, ferro dúctil
Materials del disc: ferro dúctil, acer inoxidable, ferro dúctil recobert de niló 5/11, bronze d'alumini, acer inoxidable, Hastelloy, ferro dúctil recobert Halar
Materials de la tija: acer al carboni, acer inoxidable, monel
Materials del seient: EPDM, BUNA-N (NBR i nitril), FKM
Aplicacions: aigua potable, aigües residuals, climatització, reg, metal·lúrgia, generació d'energia, procés químic, marí, petroli i gas, pasta i paper, sòlids a granel, mineria, alimentació i begudes.
La disponibilitat del material depèn de la mida i la sèrie de la vàlvula. Hi ha altres materials disponibles. Si us plau, consulteu-nos o el vostre representant local d'AVANNTO per a la vostra condició específica.
Diàmetre nominal:
DN 50 - DN2000 (diàmetres més grans a petició)
Cara a cara:
EN 558 Sèrie 20
ISO 5752 Sèrie 20
API 609 Taula 1
Allotjament de brida:
EN 1092 PN 6/10/16
ASME Classe 150
AS 4087 PN 16
Disseny de la superfície de la brida:
EN 1092 Forma A/B
ASME RF, FF
Brida superior:
EN ISO 5211
Comprovació d'estanquitat:
EN 12266 (índex de fuites A)
ISO 5208, categoria 3
Estàndard de treball:
EN 593
Rang de temperatura:
-10 graus a més 130 graus (segons la pressió, el medi i el material)
Màx. Pressió de funcionament:
màx. 16 bar
Les nostres característiques:
OEM:Som fabricants OEM per a clients famosos.
Mecanitzat de peces de vàlvules:No només subministrem vàlvules, sinó també peces de vàlvules, principalment cos, disc, tija i mànec. Alguns dels nostres clients habituals mantenen peces de vàlvules de comanda més de 10 anys, també produïm motlles de peces de vàlvules segons el vostre dibuix.
Màquines:Tenim un munt de màquines (incloent CNC, centre de màquines, màquina semiautomàtica, màquina de prova de pressió, espectrògraf, etc.) que s'utilitzen principalment per al mecanitzat de peces de vàlvules.
Temps de lliurament:Si les vàlvules són habituals, el nostre temps de lliurament és curt a causa dels nostres enormes estocs de peces de vàlvules.
QC:Els nostres clients habituals han estat treballant amb nosaltres més de 10 anys, ja que sempre mantenim el nostre control de qualitat d'alt nivell per als nostres productes.
Avantatge de preu:El nostre preu és competitiu perquè processem peces de vàlvules per nosaltres mateixos.
