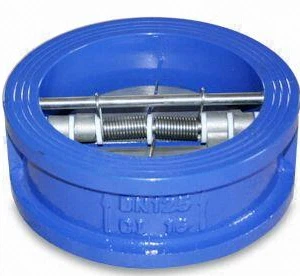

Descripció del producte
Brides segons ASME B/16.4716.5, Classe 125 / 150; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Mida: DN40-DN900/ 1,5"-36"
Materials:
Cos: ferro colat / ferro dúctil / acer fos / acer inoxidable / bronze alumini
Disc: ferro dúctil / acer inoxidable / bronze alumini
Molla: acer inoxidable (SS304, SS316, Inconel)
Tija: acer inoxidable
Seient: EPDM / NBR / VITON / Acer inoxidable
Pressió de treball: 1,5"-12" 16 bar; 14"-24" 10 bar/16BAR; 28"-36" màxim 10 bar
Prova de pressió segons normes: API 598
| DN | polzada | ØD | ØD1 | L | |||
| PN6 | PN10 | PN16 | Classe 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448 | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720 | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36" | 990 | 1044 | 1012 | 1044 | 914 | 241 |
Disponibilitat
La vàlvula de retenció està disponible amb:
Diàmetre nominal DN50 ~ 900 (2 "~ 36"),
Pressió nominal PN10 ~ PN16, la connexió de brida és EN1092-2 PN10, PN16, ANSI CLASSE 125/150, JIS 5K i 10K, etc.

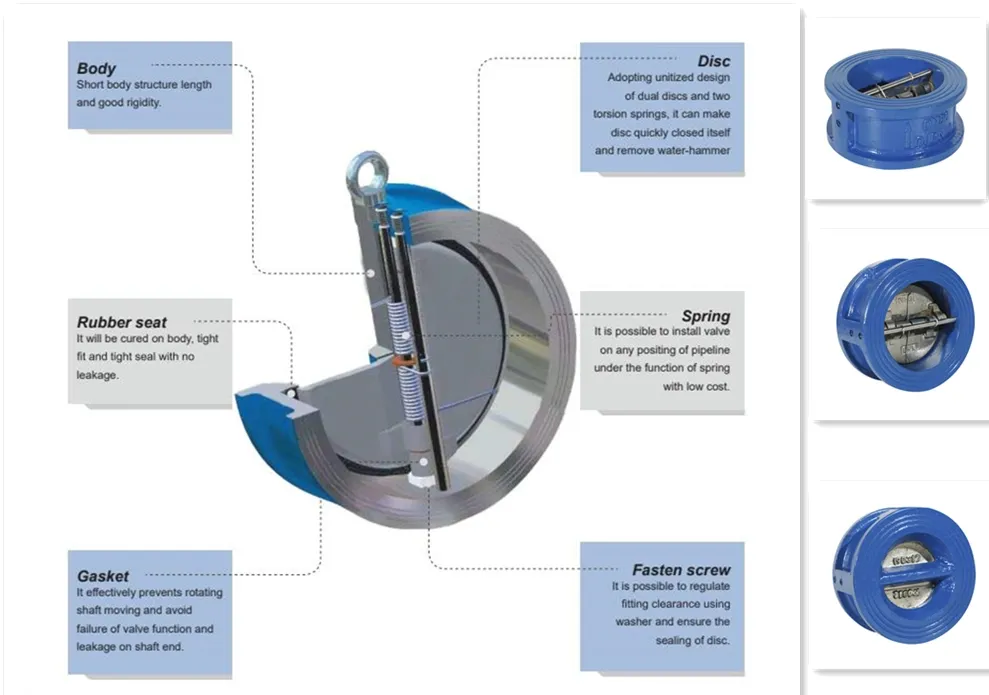

Funció i caràcters
Aquesta vàlvula s'utilitza principalment per a la connexió i interrupció de mitjans com aigua, oli i altres a la canonada. I la funció principal d'aquesta vàlvula és evitar que el medi es retiri i sagni del recipient.
La cara a cara d'aquesta vàlvula és curta, així com amb un volum reduït i un pes lleuger.
El disc es pot tancar ràpidament.
Es pot utilitzar tant en canonades horitzontals com verticals, cosa que també és convenient per a la instal·lació.
Amb una petita resistència al fluid, la vàlvula no té obstacles.
És flexible, amb un bon segellat.
L'estructura és senzilla i compacta, i l'aspecte és bonic.
La vida útil és llarga amb una alta fiabilitat.
