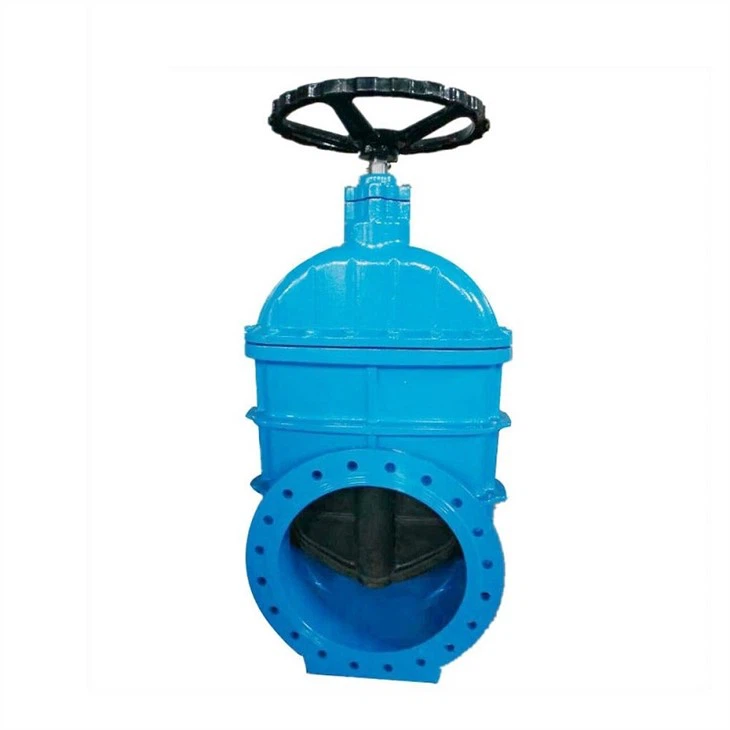

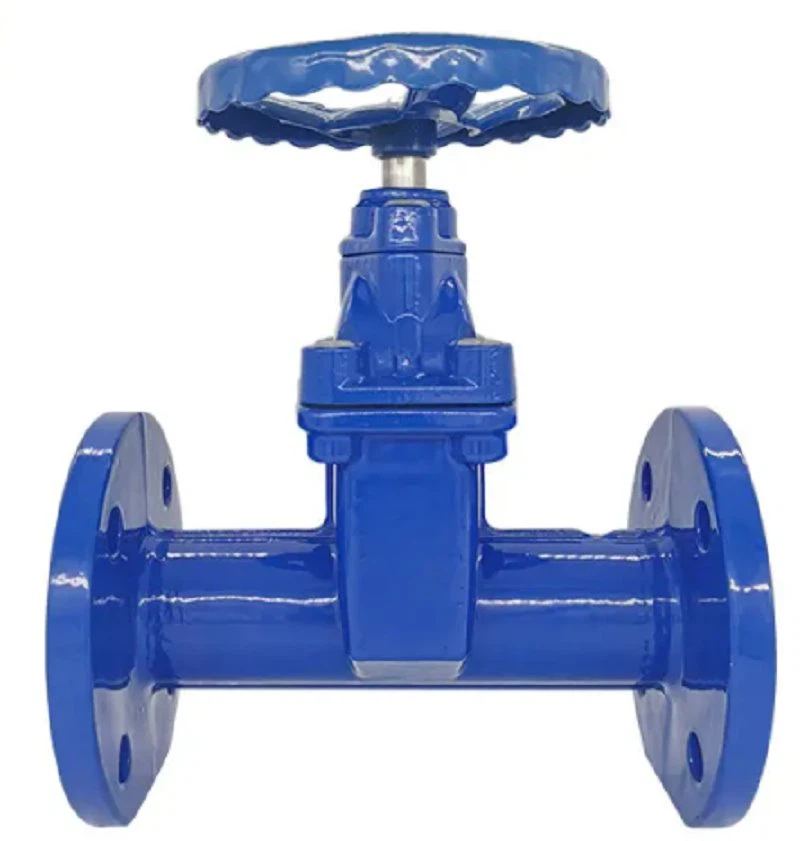

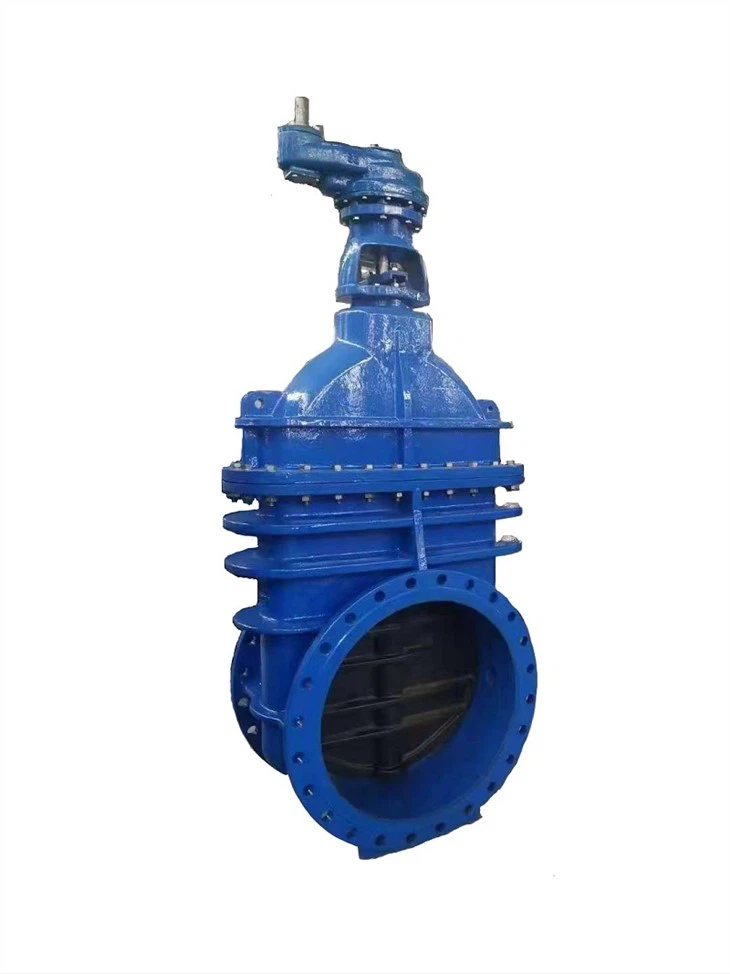

Introducció de la vàlvula de comporta F5:
La vàlvula de compuerta F5 és una mena de vàlvula de compuerta en estructura DIN cara a cara, la vàlvula de compuerta F5 pertany a les vàlvules de compuerta d'estructura llarga, la vàlvula de compuerta F4 pertany a l'estructura curta. La vàlvula de compuerta F5 inclou una vàlvula de ferro colat DIN, una vàlvula de compuerta DIN d'acer fos, una vàlvula de compuerta DIN d'alta o mitjana pressió, una vàlvula de compuerta de brida DIN, una vàlvula de compuerta elèctrica DIN.
Aplicació:
És adequat per a aigua de l'aixeta, clavegueram, construcció, petroli, productes químics, aliments, medicina, tèxtil lleuger, energia elèctrica, transport marítim, metal·lúrgia, sistemes energètics, etc.
Descripció:
Principi de funcionament de la vàlvula de comporta de goma sense tija F5:
La vàlvula de segellat de goma adopta una estructura de falca, que pot aconseguir un bon efecte de segellat utilitzant tota la porta per produir una compensació de deformació. Les femelles de la tija del cos de la vàlvula en contacte directe amb el medi, amb l'ús de la tija giratòria a través de la femella, conduint la porta cap amunt i cap avall per realitzar l'obertura i el tancament de la vàlvula de la porta.
Especificació:
Mida de la vàlvula: | 1.5"-64" |
Classe de pressió: | PN6-40 |
Materials: | Ferro dúctil ASTM A536, acer al carboni A216 WCB, acer inoxidable A351 CF8/CF8M. |
Estàndards de disseny i fabricació: | DIN 3352 |
Estàndards cara a cara: | DIN 3202 F4 |
Normes de dimensions de brida: | CA1092-2 PN10/PN16 |
Normes de prova de pressió: | ISO 5208 |
Estàndard de prova: | Segell * 1,1 vegades, closca * 1,5 vegades |
Certificacions de qualitat/producte: | CE, ACS, WRAS, TS... |
Opcions d'operador de vàlvules | Volant de mà, engranatge cònic, Transmissió elèctrica i pneumàtica |
Tipus de connexió de procés | Tipus de brida |
Mitjà aplicable | Aigua dolça, aigües residuals, aigua de mar, aliments, medicaments, tot tipus d'oli, àcid, àlcali, etc. |
