Introducció:

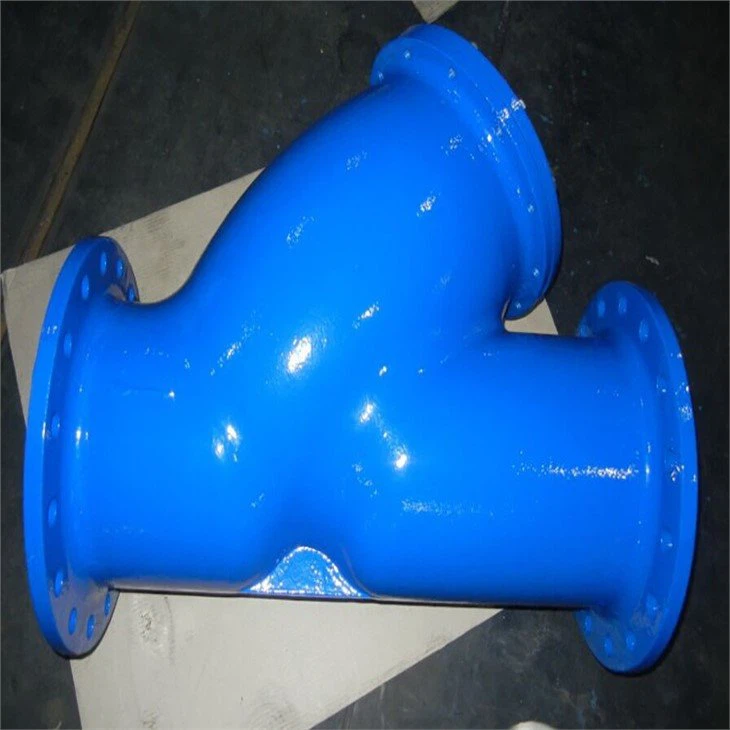

El colador Y de ferro colat és un dispositiu a la canonada del mitjà de transmissió, normalment instal·lat a la vàlvula d'alleujament de pressió, vàlvula d'alleujament de pressió, vàlvula de nivell d'aigua fixa o un altre extrem d'entrada d'equip, que s'utilitza per interceptar impureses del medi, per protegir l'ús normal de la vàlvula i equip Quan el fluid entra a una determinada especificació del tub de filtre, les impureses es bloquegen i el filtrat net es descarrega de la sortida del filtre, quan calgui netejar, sempre que el filtre extraïble s'apagui, després del tractament per tornar a {0 }}carrega, per tant, fàcil d'utilitzar i de manteniment.
Aplicació:
El filtre Y de ferro colat s'utilitza per a la canonada per eliminar el medi de transmissió: aigua calenta, aigua freda, vapor, impureses mecàniques d'aire comprimit, és la bomba d'aigua de circulació de la sala de calderes abans que calgui instal·lar aquest producte, per eliminar les impureses mecàniques del sistema, perquè l'equip i la canonada es bloquegin i es desgastin.
Descripció:
(1) Diàmetre d'importació i exportació: en principi, el diàmetre d'importació i exportació del filtre no ha de ser inferior al diàmetre d'entrada de la bomba de suport, generalment coherent amb el diàmetre de la canonada d'entrada.
(2) Pressió nominal: determineu el nivell de pressió del filtre segons la pressió màxima que es pot produir a la canonada del filtre.
(3) La selecció de la malla del forat: considereu principalment la mida de les partícules de les impureses a interceptar, segons els requisits del procés mitjà. Es poden interceptar diferents mides de pantalla, es pot demanar directament la mida de les partícules.
(4) material de filtre: el material del filtre és generalment el mateix que el material de la canonada de procés connectada. Per a diferents condicions de servei, es pot considerar filtre de ferro colat, acer al carboni, acer de baix aliatge o acer inoxidable.
Especificació:
|
Mida de la vàlvula: |
1"-24" |
|
Classe de pressió: |
10 bar, 16 bar, 25 bar |
|
Materials: |
Ferro dúctil ASTM A536 |
|
Estàndards de disseny i fabricació: |
BS5153 |
|
Estàndards cara a cara: |
DIN 3202 F1 |
|
Normes de dimensions de brida: |
ANSI B16.1 125LB/150LB, EN 1092-2 PN10/PN16/PN25 |
|
Estàndards de prova de pressió: |
ISO 5208 |
|
Certificacions de qualitat/producte: |
CE, ACS, WRAS, TS... |
|
Tipus de connexió de processos |
Brida, soldat |
|
Mitjà aplicable |
Aigua dolça, aigües residuals, aigua de mar, aliments, medicaments, tot tipus d'oli, etc |
